力量传感器的原理解析
2021-04-30 责任编辑：
为了解释力量传感器如何工作，我们需要了解应变片如何工作，大多数通用力传感器内部都有应变片；

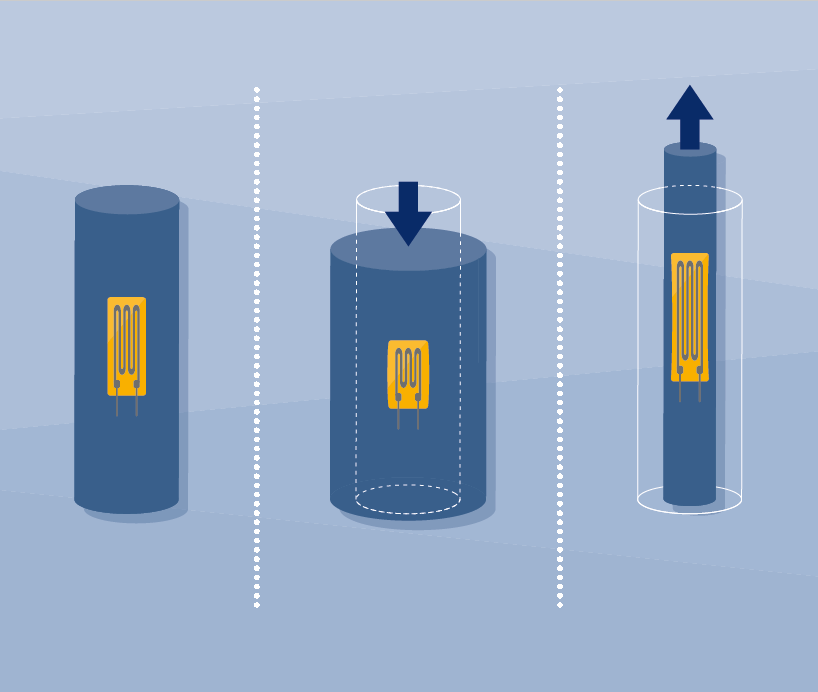

让我们来简单地了解下应变片：其作为电导体牢固地附着在基片上。当基底被拉伸时，应变片将会变长。反之被压缩时，应变片将会缩短。结果是导致应变片电阻产生变化。这就是应变测量原理，通过应变电阻产生变换来确定应变大小。为了生产力传感器，除了应变片外还需要一个弹性体 - 例如采用不锈钢等。应变片将牢固地黏贴在弹性体上。

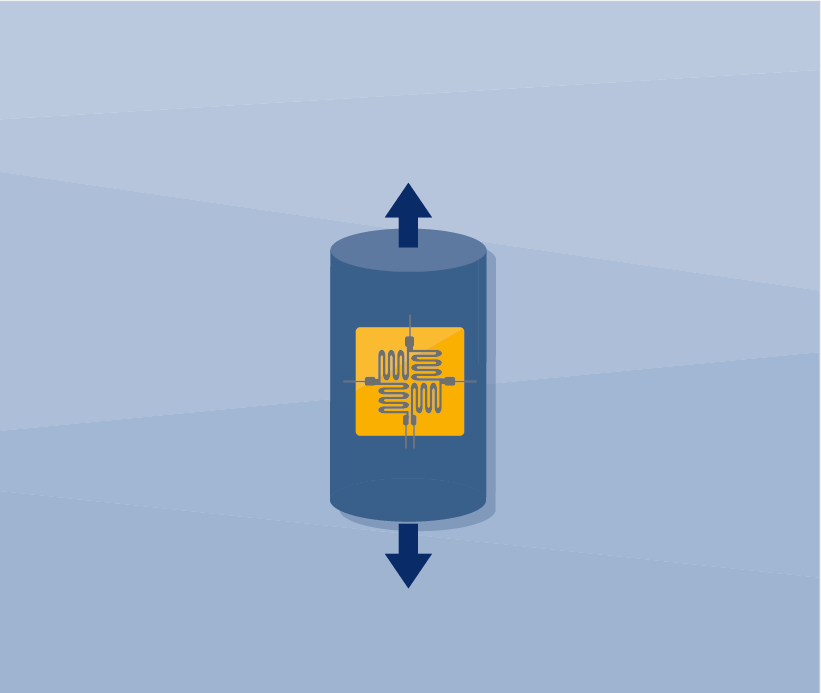

我们采用弹性体最简单的形式 - 钢圆柱体来进行说明。

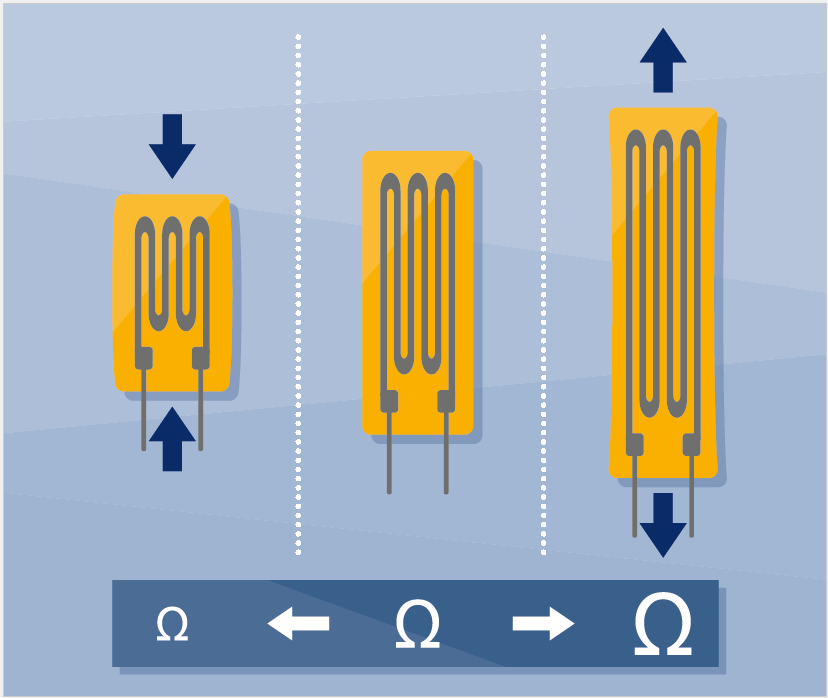

如果应变片被压缩，其电阻（Ω）会下降，如果拉伸，则电阻增加。
如果应变片被压缩，其电阻（Ω）会下降，如果拉伸，则电阻增加。
图中为惠斯通电桥，四个应变片组成一个 “环”。
图中显示的四个应变片组成惠斯通电桥。由于应变片牢固地黏贴在弹性体上，因此应变片将产生和弹性体一样的变形，这将导致电阻产生变化。惠斯通电桥输出信号将提供这些变形信息。这样就可以计算出作用在应变片上的力的大小。这就是力传感器的工作原理。
最重要的是，由于应变片牢固地黏贴在弹性体上，因此应变片将产生和弹性体一样的变形，这将导致电阻产生变化。惠斯通电桥输出信号将提供这些变形信息。这样就可以计算出作用在应变片上的力的大小。这就是力传感器的工作原理。
以上内容摘自HBM传感器：https://www.hbm.com/cn/6697/how-does-a-force-transducer-actually-work/
除通用性应变片式力量传感器外，还有一种压电式的力量传感器，通常情况下使用较少。应变片式力量传感器输出信号为mV级信号，输出信号一般为0.5mV/V-3mV/V，而压电式力量传感器的输出信号为pC,电荷信号输出。
